고핑철근 선조립

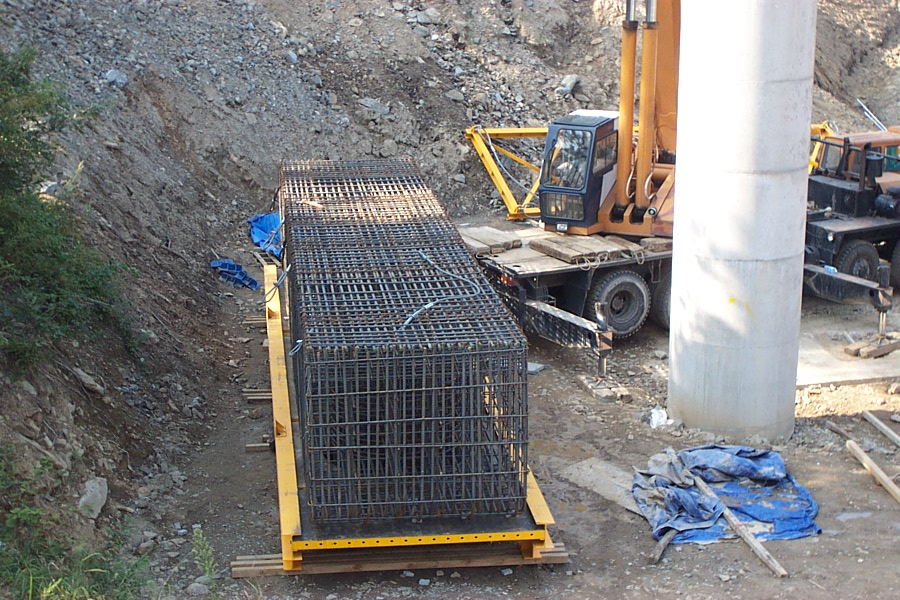

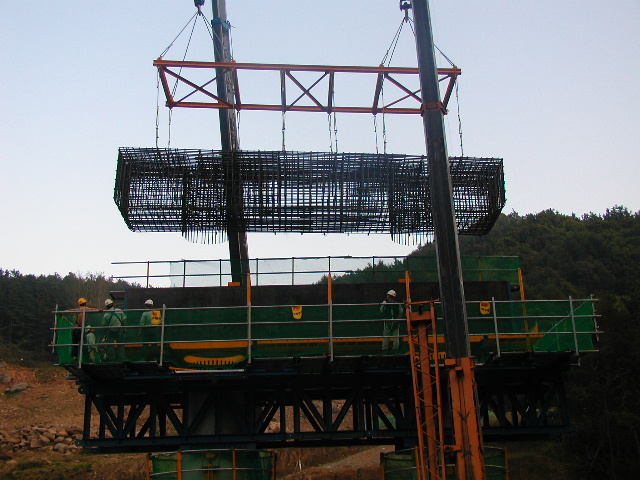

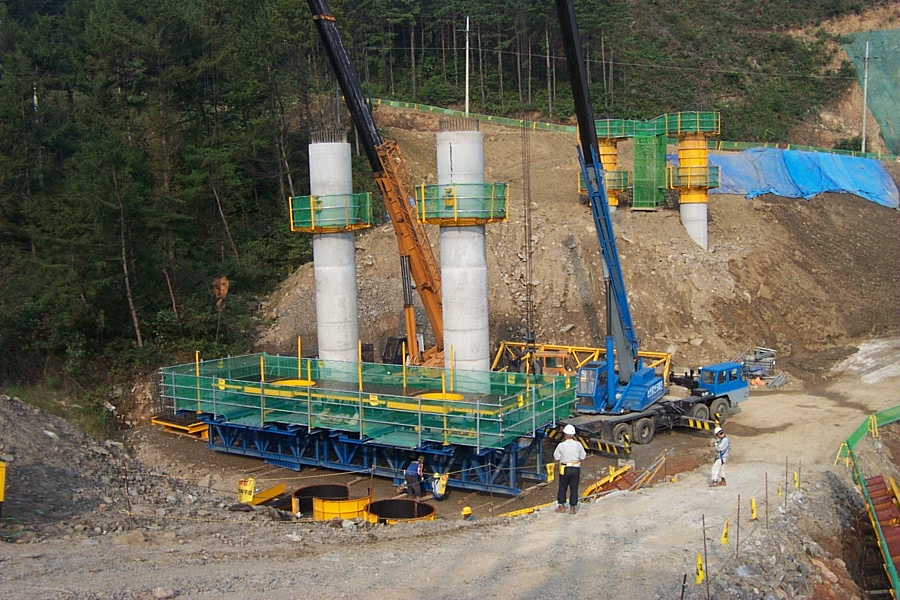

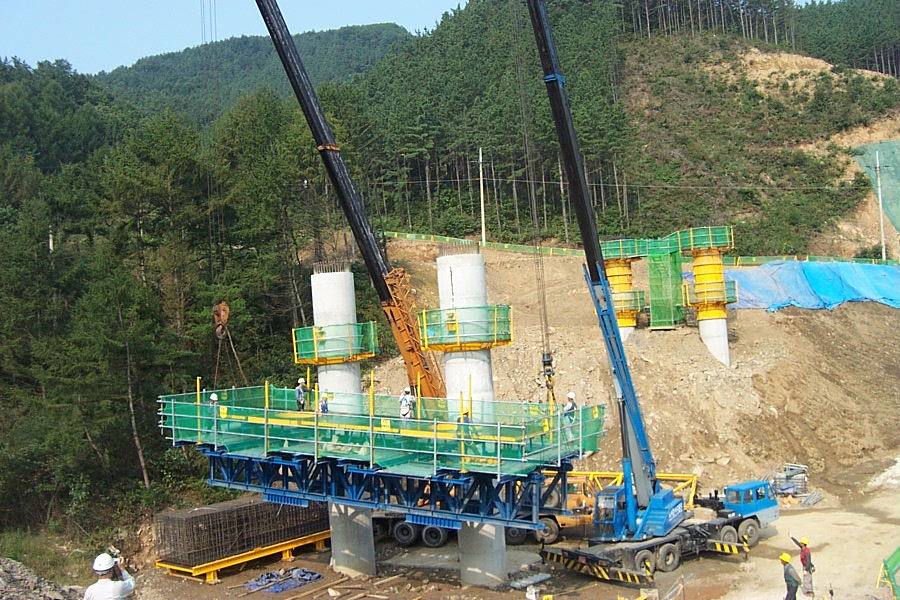

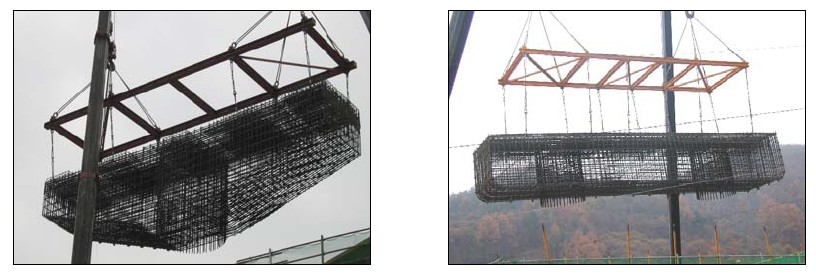

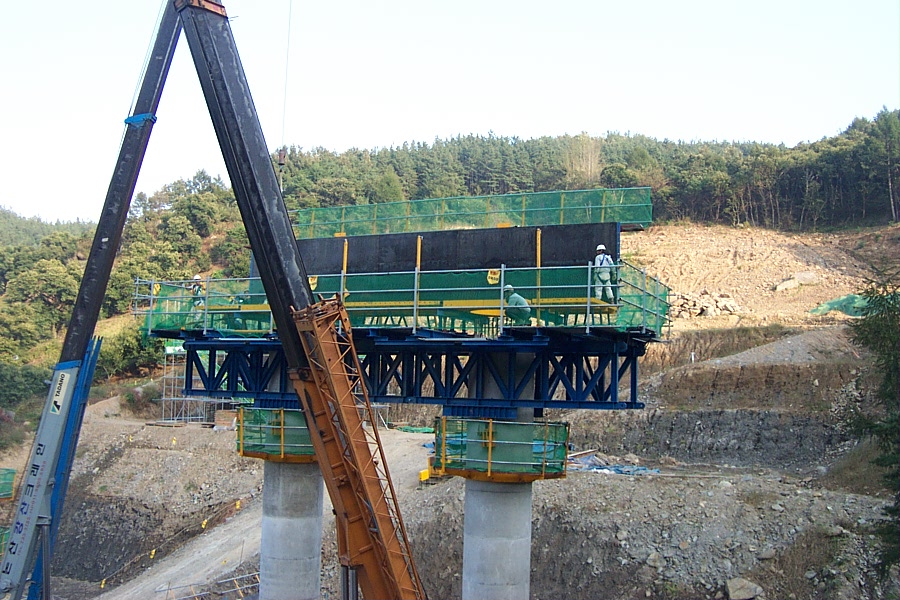

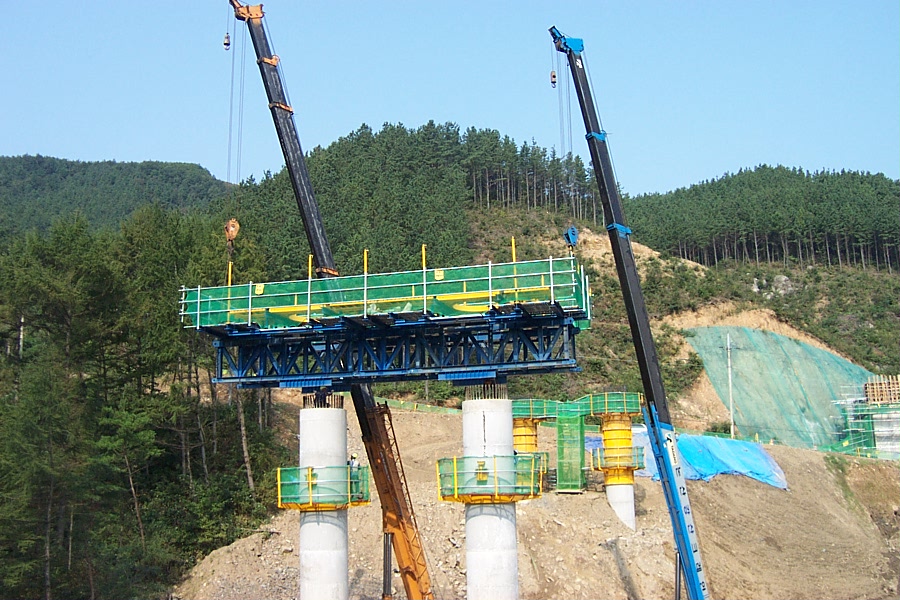

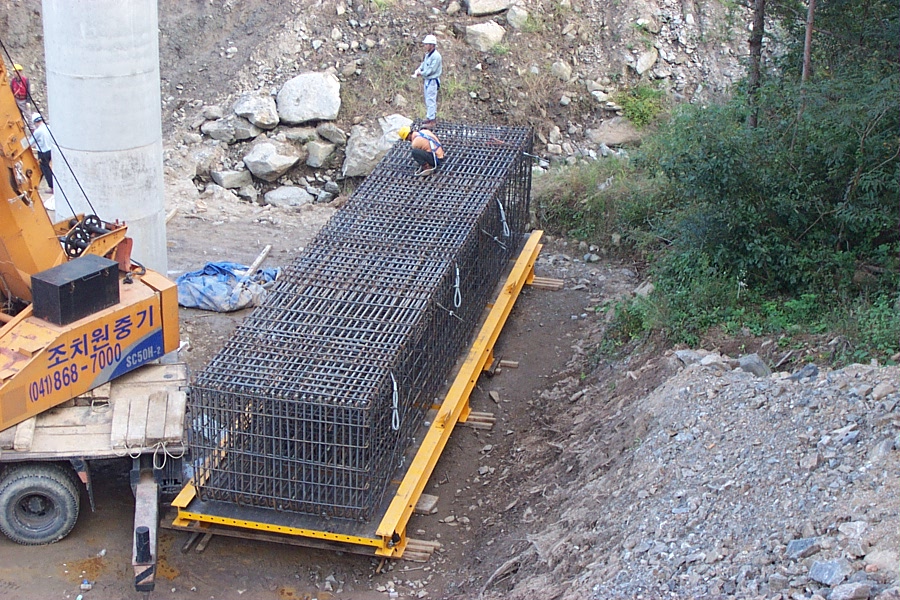

코핑 거푸집 설치 1 코핑 거푸집 설치 2 코핑 거푸집 설치 3 코핑 거푸집 설치 4 코핑 철근망 조립 완료 1 코핑 철근망 조립 완료 2   코핑 철근망 설치     - 공법개요 교각 코핑(Coping) 철근망을 지상에서 철근 조립대를 이용하여 선조립한 후 크 레인으로 일괄 인양하고, 코핑 하면 약 1.0m 공간을 활용, 교각 기둥 주철근과 코핑부 돌출 기둥 주철근을 커플러로 연결하는 코핑 철근망 지상 선조립 공법으 로서, 기둥 주철근 연결의 정확성을 위해 지그(Jig)를 이용하고, 인양시 철근망의 변형을 방지하기 위한 인양구(Hanger)를 이용하며, 내측 기둥 주철근 커플러 연 결을 위해 통로용 개구부를 설치하는 기술이다.     - 시공순서
